Comment tester un tapis de mise à la terre avec un multimètre
Un testeur de prise et un multimètre montrent si la terre, le câble et la surface forment une connexion fonctionnelle. Ta routine Earthle part ainsi sur une base fiable.
La chaîne électrique comprend une terre de protection fonctionnelle, un câble avec résistance de sécurité et une surface conductrice. Tester chaque élément séparément permet aussi de localiser une panne.
Commencer en sécurité par la prise
Utilise un testeur de prise homologué pour ton pays ou fais contrôler la terre par un électricien. N'introduis jamais pointes libres, fils ou montage maison dans une prise secteur. Des contacts métalliques visibles peuvent être mal raccordés.
La mise à la terre est un principe électrique établi. La norme IEC 61340 l'utilise pour limiter différences de potentiel et décharges électrostatiques dans l'électronique. Cela valide le principe technique, pas un effet de santé.
Test 1 : câble et résistance de sécurité
- Débranche entièrement la fiche Earthle de la prise.
- Règle le multimètre sur une plage de résistance supérieure à 100 kΩ.

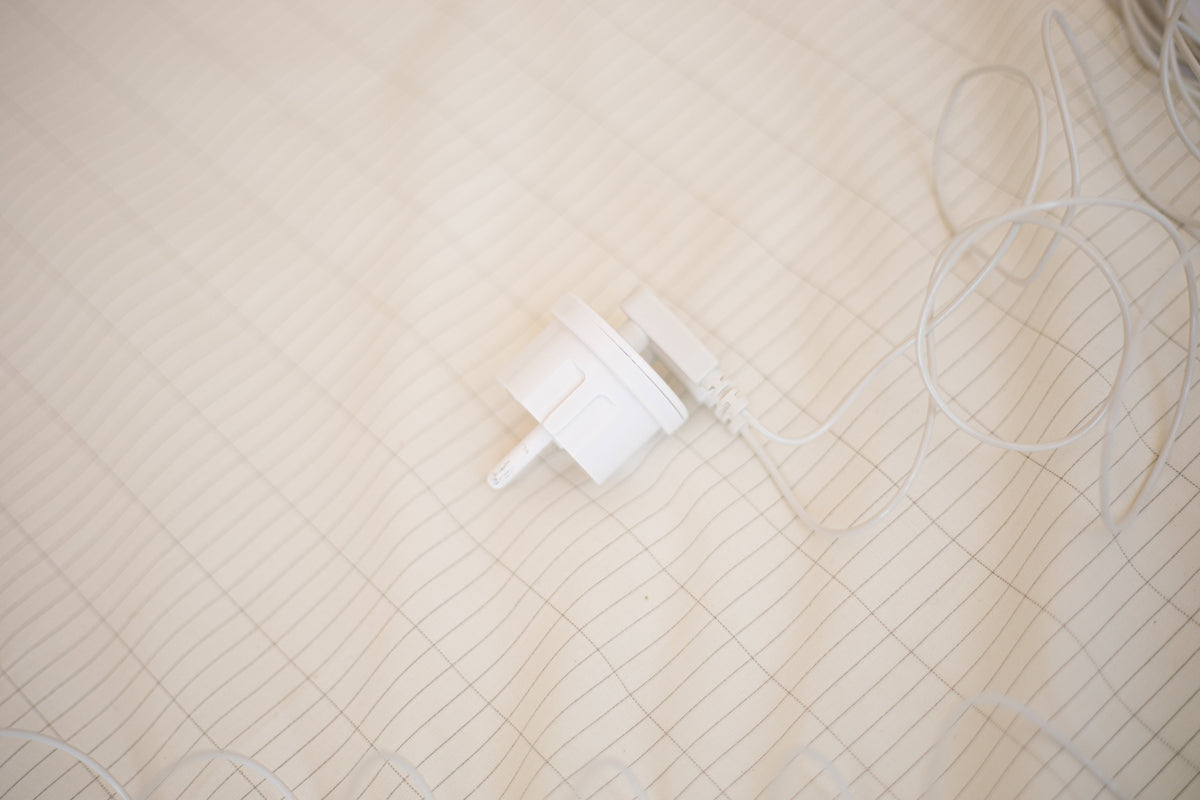

- Mesure entre le contact de terre de la fiche et le bouton métallique de l'autre extrémité.
- Le câble Earthle doit indiquer environ 100 kΩ, car cette résistance est intégrée à la fiche.
OL ou infini suggère une coupure. Une valeur proche de zéro ne correspond pas à la spécification et le câble ne doit pas être utilisé. Les tolérances expliquent qu'on ne lise pas exactement 100 000 ohms.
Test 2 : surface conductrice
Garde la fiche hors secteur. Mesure du bouton vers plusieurs points du fil d'argent ou du tapis. Une valeur faible et finie montre une continuité. Dans une grille textile, elle varie selon l'endroit. Teste aussi les coins éloignés.
Test 3 : montage complet
Une mesure de tension corporelle peut montrer si le contact réduit la tension alternative de fréquence secteur sur la peau. Dans une courte étude en néonatologie, la tension mesurée a diminué d'environ 95 % quand la terre était activée. Il s'agit d'un effet électrique, pas d'une preuve de bénéfice général.
- Aucune baisse : vérifie d'abord la terre de la prise.
- OL au câble : câble ou bouton peut être coupé.
- Faible baisse : une couche épaisse, sèche ou synthétique peut isoler.
- Valeurs instables : vérifie fonction, plage, pile et points de contact.
N'utilise un piquet de terre que selon la notice et à un emplacement adapté. Un tuyau de chauffage n'est pas toujours relié à la terre ; du plastique peut interrompre le chemin. Un électricien doit trancher tout doute sur l'installation.
Une bonne mesure confirme le contact électrique. Tu sais alors que l'installation est prête pour une utilisation quotidienne régulière.
Quel produit Earthle choisir ici
L'ensemble fiche et câble Earthle permet de remplacer une ligne endommagée et comporte, selon la fiche produit, une résistance de 100 kΩ. Teste aussi le câble neuf. Sans prise reliée à la terre, un piquet Earthle correctement installé offre un chemin direct vers le sol extérieur.
Voir les câbles et accessoires
Sources
- Passi et al., Neonatology, 2017
- IEC 61340-5-1
- Earthle, informations fiche et câble
- Earthle, informations produit Drap
